GRIDSINE-G
Standart AHF Serisi

Özel aktif harmonik filtre. Gelişmiş IGBT, 3 Seviyeli topoloji. 220V – 690V desteği. Modül başına 15 – 200 A (400V), 20 modül paralel. Endüstriyel şebekeler için hedefli harmonik eliminasyonu.

220V – 690V Modül başına 15 – 200 A (400V) ≤ 50 µs anlık / ≤ 5 ms toplam ≥ %98 filtreleme etkinliği 2. – 50. harmonik −20°C ~ +55°C
Özel AHF yazılımı
220V – 690V çalışma
≤ 5 ms toplam tepki
20 modüle kadar paralel
3 Fazlı yük dengeleme
Bölüm 02 — Aktif Güç Kalitesi

Endüstriyel şebekeler için
özel harmonik filtreleme

GRIDSINE-G, Standart Serinin özel aktif harmonik filtre varyantıdır — 220V ile 690V endüstriyel sistemlerde hedefli harmonik eliminasyonu için özelleştirilmiş AHF yazılımı ile aynı kanıtlanmış IGBT 3 Seviyeli donanım platformunu kullanır.

400V'da 15A'dan 200A'ya kadar modül kapasiteleri ve ≥%98 filtreleme etkinliği ile GRIDSINE-G, ortak bağlantı noktasında THDi'yi %5'in altına düşürür — IEEE 519 ve IEC 61000-3-4 gereksinimlerini karşılar.

Bireysel harmonik öncelik seçimi ile 2. – 50. harmonik mertebeleri kapsayan GRIDSINE-G, VFD'ler, UPS sistemleri, redresörler ve diğer doğrusal olmayan yükler tarafından üretilen belirli harmonik imzalarını hedefler.

220V – 690V AHF dedicated mode 2nd–50th harmonic ≥98% filtering ≤5 ms response −20°C ~ +55°C
GRIDSINE-G Module — Front View

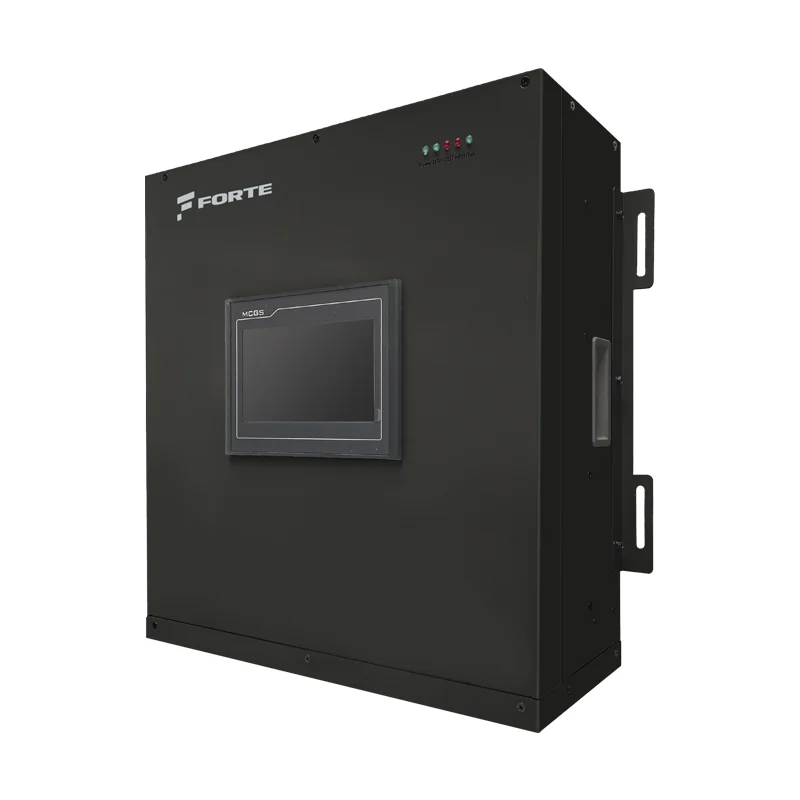

GRIDSINE-G Module — Side View

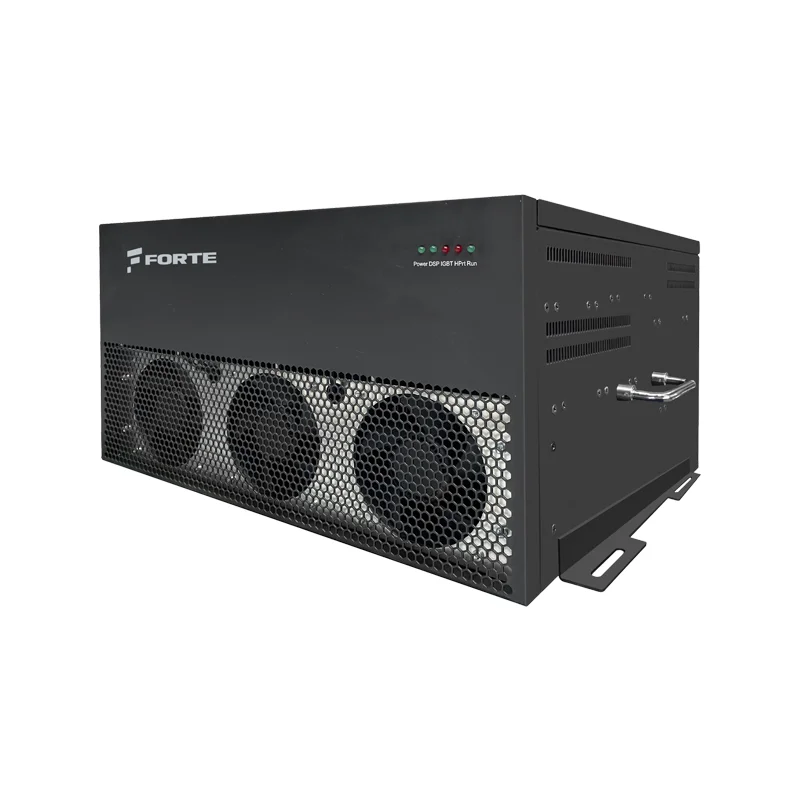

GRIDSINE-G Module — Detail View
≤5 ms
Toplam tepki süresi
(≤ 50 µs instant)
200 A
Max module capacity
(400V)
≥98%
Filtreleme etkinliği
−20°C
Minimum çalışma
sıcaklığı
Teknik Özellikler

GRIDSINE-G — Full Specification

All parameters from the official Forte engineering datasheet. Dedicated AHF firmware on the same proven IGBT 3-Level hardware platform.

ParametreÖzellik
Ürün serisiGRIDSINE-G — Active Harmonic Filter (AHF)
Güç elektroniği teknolojisiAdvanced IGBT, 3-Level Topology
FonksiyonAHF (Active Harmonic Filtering) — dedicated mode
Çalışma gerilimi220V / 400V / 480V / 690V
Frekans50 / 60 Hz
Bağlantı tipi3P3W / 3P4W / Single Phase
Modül kapasitesi (400V)15 · 25 · 30 · 50 · 75 · 100 · 125 · 150 · 200 A
Tepki süresi≤ 50 µs (instant) / ≤ 5 ms (total)
Anahtarlama frekansı25.6 kHz
Aktif güç kaybı≤ 2.5%
Sistem verimliliği≥ 98%
Filtreleme verimliliği≥ 98% (typical harmonics)
Harmonik azaltma oranı≥ 98% (fundamental harmonics)
Harmonik filtreleme aralığı2nd – 50th harmonic
Filtreleme etkinliği≥ 98%
THDi target< 5% at PCC
THDi≤ 5% (at rated load)
Nötr akımı (4 telli)3× rated current
3 Fazlı yük dengelemeYes — active
Maks. paralel modülUp to 20 modules
Aşırı yük kapasitesi110% continuous / 120% for 1 minute
Çalışma sıcaklığı−20°C ~ +55°C
Haberleşme arayüzüRS485, CAN Bus, Modbus RTU, Mobile APP, 4.3" / 7" / 10" TFT LCD (optional)
MontajRaf / Duvar montajı / Serbest
IP korumaIP30 (max.)
StandartlarIEC 61000 / IEEE 519
Temel Özellikler

What Makes GRIDSINE-G the Right Choice

Dedicated harmonic filtering firmware on the same proven IGBT 3-Level hardware — optimized for targeted harmonic elimination.

2. – 50. Harmonik Filtreleme

Covers the full range of industrial harmonics. Individual harmonic order selection allows targeting specific frequencies.

≥98% Filtering Effectiveness

Near-complete harmonic elimination at rated capacity. Reduces THDi to below 5% at PCC.

220V - 690V Çalışma

The widest voltage range in the GRIDSINE family. Native 690V support for heavy industrial plants.

Modül Başına 200A'ya Kadar

High current capacity modules reduce the number of parallel units needed for large installations.

3 Fazlı Yük Dengeleme

Active negative sequence compensation eliminates phase imbalance caused by single-phase non-linear loads.

Aynı Donanım, AHF Yazılımı

Identical physical module to GRIDVAR-G SVG. The difference is in the control card and firmware — optimized for harmonic filtering.

Modül Seçenekleri

400V AHF Module Options

Nine module capacities cover every industrial AHF requirement. Up to 20 modules in parallel for large-scale harmonic mitigation.

15
A
400V3P3W/4WIP30
25
A
400V3P3W/4WIP30
30
A
400V3P3W/4WIP30
50
A
400V3P3W/4WIP30
75
A
400V3P3W/4WIP30
100
A
En çok tercih edilen
400V3P3W/4WIP30
125
A
400V3P3W/4WIP30
150
A
400V3P3W/4WIP30
200
A
400V3P3W/4WIP30

All modules: Advanced IGBT 3-Level · 25.6 kHz · RS485, CAN Bus, Modbus RTU, Mobile APP, 4.3" / 7" / 10" TFT LCD (optional) · IEC 61000 / IEEE 519

Uygulama Alanları

Where GRIDSINE-G Is Specified

Targeted harmonic elimination for industrial and commercial environments with non-linear load profiles.

VFD

VFD-Heavy Plants

Variable frequency drives are the primary source of 5th, 7th, 11th and 13th harmonics. GRIDSINE-G targets these specific orders with individual priority selection.

DC

Data Centers

UPS input stages and server power supplies inject harmonics that must be mitigated to meet strict grid code requirements at the PCC.

H

Hospitals

Medical imaging equipment, UPS systems and surgical lighting generate harmonics that can interfere with sensitive diagnostic instruments.

P

Printing & Packaging

High-speed servo drives and DC motor controllers produce a broad harmonic spectrum that degrades power quality across the facility.

A

Automotive

Welding robots, paint line rectifiers and conveyor VFDs each contribute distinct harmonic signatures that require targeted filtering.

SC

Semiconductor

Clean room equipment and precision process tools demand ultra-clean power. ≥98% filtering effectiveness ensures supply quality.

CB

Ticari Binas

LED lighting, IT equipment and HVAC drives in modern buildings generate cumulative harmonics that increase neutral current and transformer heating.

RE

Renewables

Solar inverters and wind turbine converters inject harmonics at the point of common coupling. AHF ensures grid code compliance.

Need tighter space, higher cabinet capacity or broader harmonic filtering (2nd–51st)? Compare GRIDSINE-G with the Compact and SiC tiers.

Tüm GRIDSINE modellerini karşılaştırın

Ready to specify GRIDSINE-G for your project?

Mühendislik ekibimiz doğru modül kapasitesini boyutlandıracak and panel configuration based on your facility's load profile — at no cost before commitment. 400V and 690V projects welcome.
